V-Turn Pro CNC • V-Turn Pro plus CNC

V-Turn Pro CNC • V-Turn Pro plus CNC

  • Beschreibung



    Mit Drehdurchmessern bis zu 3.000 mm und mehr und einem maximalen Werkstückgewicht von bis zu 21.000 kg zeichnet sich die V-Turn Pro Serie durch exzellente Bearbeitungsergebnisse im Heavy Duty Bereich aus. Die optionalen, angetriebenen Fräswerkzeuge mit integrierter C-Achse und automatischem Werkzeugwechsler bieten die Möglichkeit komplexer Komplettbearbeitungen in einer Aufspannung.

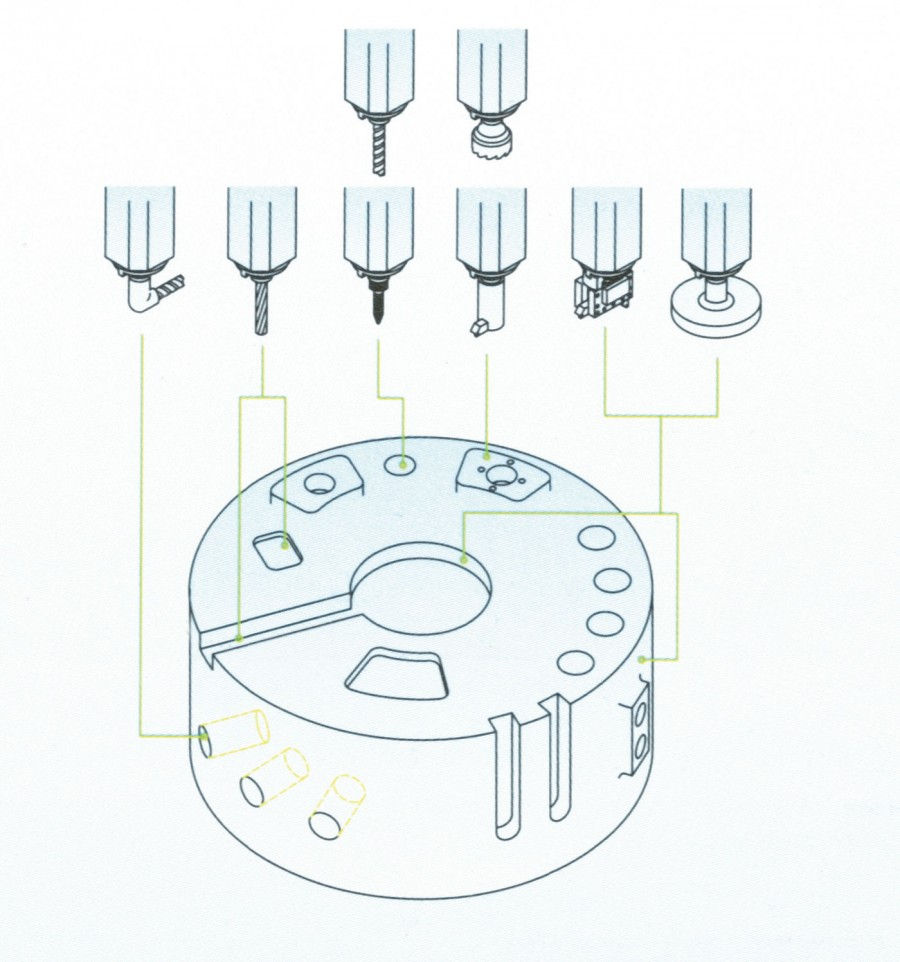

    Patentiertes Oktagon Werkzeugbalken-Design

    Die einzigartige Struktur garantiert höchste Genauigkeit und kontrollierte Wärmeausdehnung. Die spezielle achteckige Struktur bietet überlegene Dämpfungseigenschaften und weist somit eine höhere Steifigkeit als herkömmliche, quadratische Werkzeugträger auf.

    Arbeitstisch & Antrieb

    Schwebende Hydrauliklagerung unter Verwendung von Schwerlast-Kegelrollenlagern. Der Maschinentisch ist in einem massiven Basisgussstück eingelassen, welcher so die enorme Tischbelastbarkeit im Vergleich zu Wettbewerbsmodellen gewährleisten kann. Das 2-Stufen Getriebe liefert in jeder Bearbeitungssituation extrem hohes Drehmoment und ist somit speziell für Schwerstzerspanung, auch mit zähen Werkstoffen, geeignet.

    Optionale C-Achse mit angetriebenen Werkzeugen

    Die optionalen, angetriebenen Werkzeuge der V-Turn Pro plus Serie erlauben vielfältige Bearbeitungsmöglichkeiten im Dreh- und Bohr/Frässegment mit einer Aufspannung zu realisieren. Dies bedeutet eine Optimierung der Bearbeitungszeiten und ermöglicht so einen Mehrwert im Wettbewerbsvergleich. Neueste Technologien von namenhaften Herstellern sorgen für eine hohe Maschinenverfügbarkeit und über Jahre hinweg für exzellente Bearbeitungsergebnisse.

  • Standardausstattung

    ✔ Steuerung Fanuc 0i-TF, 8,4“-Bildschirm

    ✔ 4-Backen-Planscheibe (manuelle Aufspannung)

    ✔ Schaltschrank mit Wärmetauscher

    ✔ Vollgekapselter Arbeitsraum (top-closed)

    ✔ Hydraulikeinheit

    ✔ Kühlmittelsystem mit Tank

    ✔ Späneförderer

    ✔ Spänewagen

    ✔ Hochdruckpumpe (7 bar)

    ✔ Ölabscheider

    ✔ Automatisches Schmiersystem

    ✔ Kühlung für das Getriebe

    ✔ Arbeitsleuchte

    ✔ Elektronisches Handrad (MPG)

    ✔ Werkzeugsatz

    ✔ Aufstellelemente

  • Optionales Zubehör

    ⭑ 3-Backen-Hydraulikfutter

    ⭑ Linearma.stab für die X/Z-Achse

    ⭑ Hochdruck-Kühlmittelpumpe (20 bar)

    ⭑ 16-fach , 24-fach WZW ATC

    ⭑ Werkzeugmesssystem

    ⭑ Werkstückmesssystem

    ⭑ Automatische Tür

    ⭑ Kühlung durch die Spindel (mit Feinpapierfilter)

    ⭑ Upgrade des Spindelmotors

    ⭑ Werkzeughalter

    ⭑ Axiales Reduzierstück (1:3)

    ⭑ Kupplungsräder

    ⭑ C-Achse mit angetriebenen Werkzeugen
